Drawmer 1968 MKII Vacuum Tube Compressor

Drawmer 1968 MKII Vacuum Tube Compressor

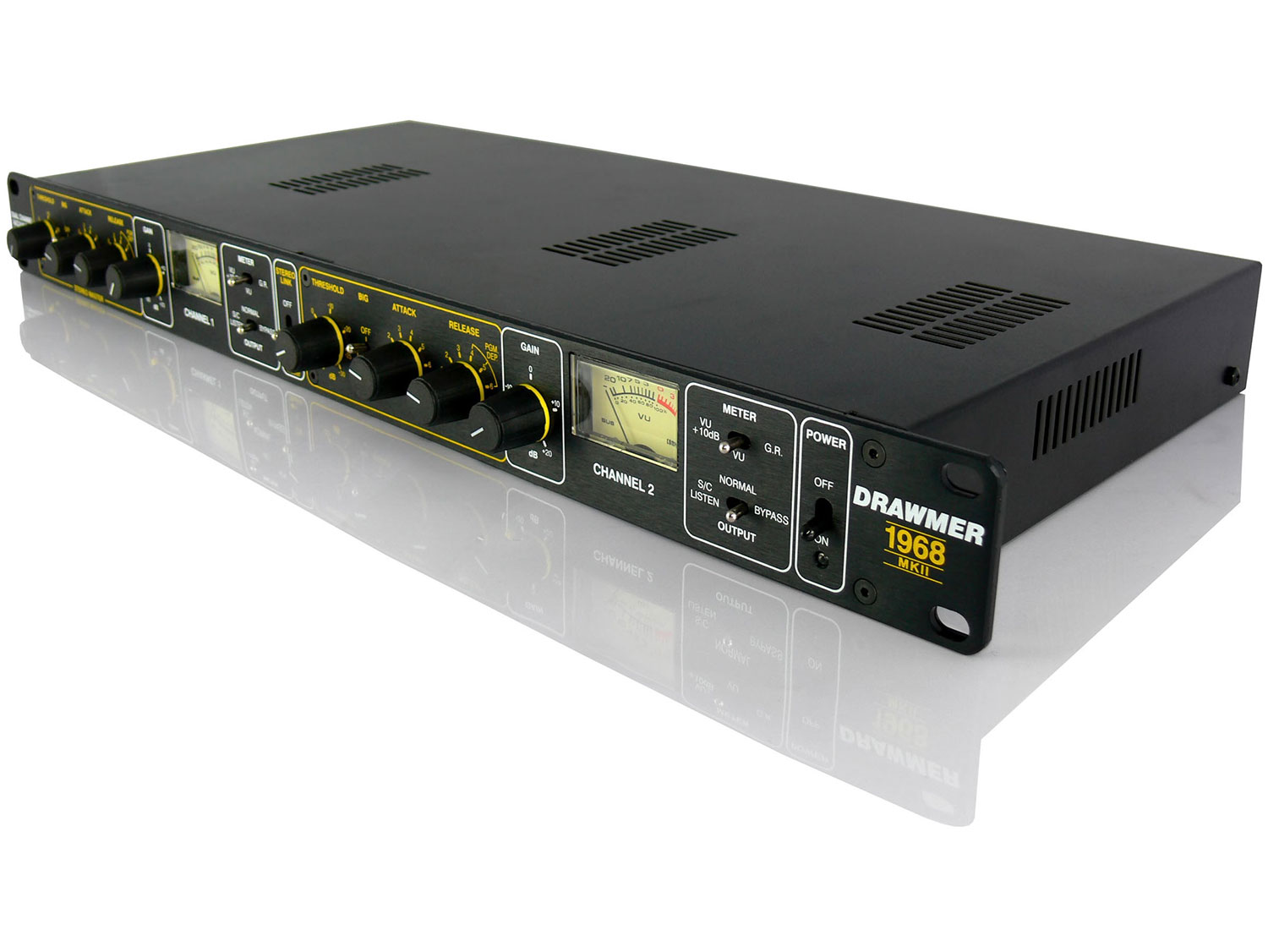

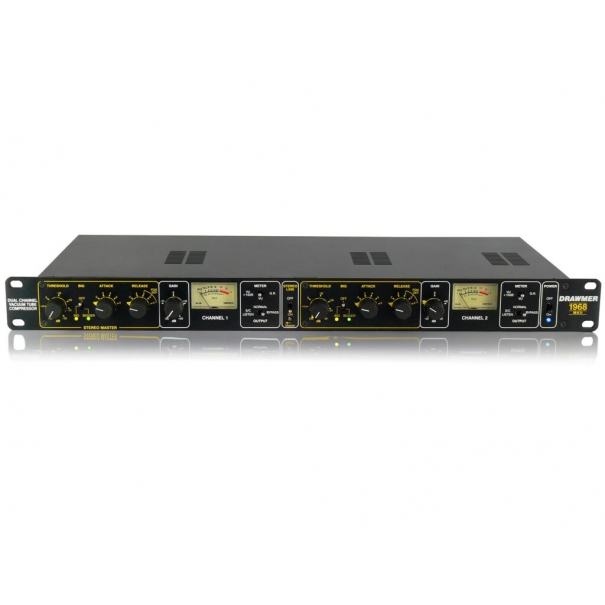

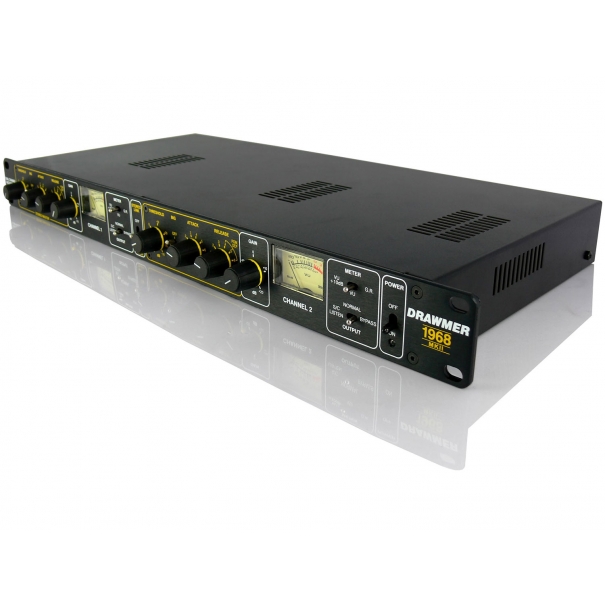

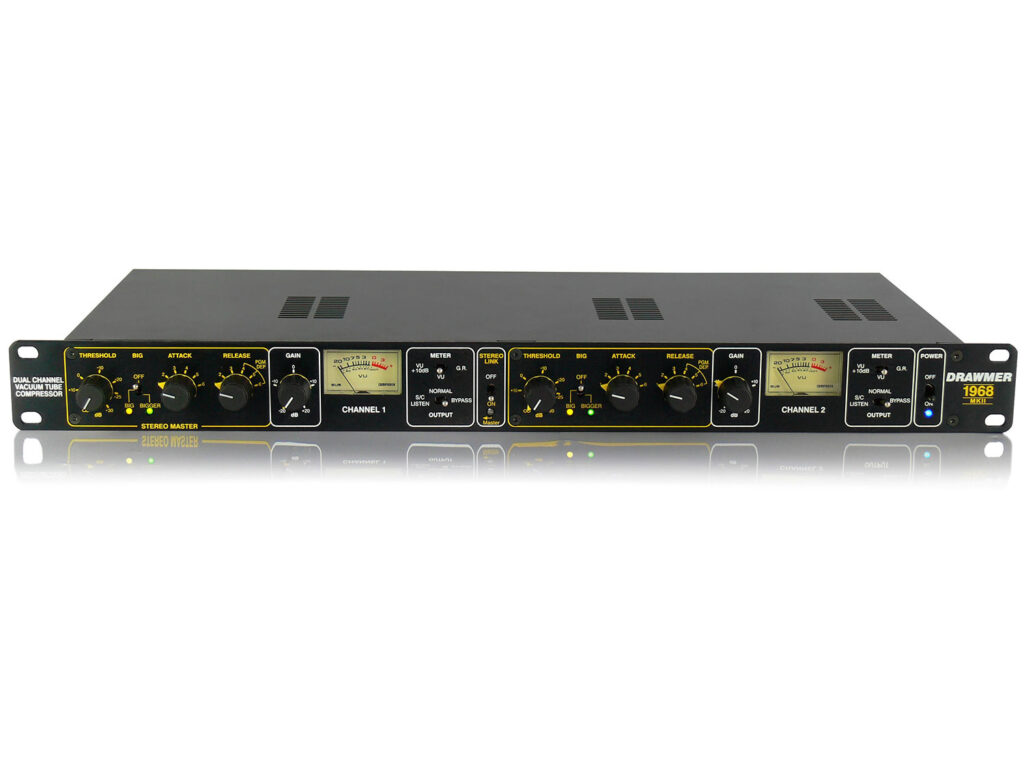

Fusione di valvole e FET per una compressione di qualità. Il 1968 MkII è un compressore 1U Tube/FET ‘stereo bus’ che per progettazione offre un suono trasparente ‘aperto’ anche durante i periodi di forte compressione.

L’originale Drawmer 1960 usava uno stadio a valvole nella parte anteriore del compressore, mentre il 1968 MkII utilizza un circuito di riduzione del guadagno J-FET (transistor a effetto campo) che funziona più velocemente di un optoisolatore.Il compressore utilizza un amplificatore di guadagno a valvole 12AX7 dove è possibile aggiungere, con il controllo Output Gain, fino a 20 dB di guadagno aggiuntivo. La necessità di un controllo del rapporto è stata rimossa poiché il compressore opera sul principio del soft knee dove l’inizio della compressione è progressivo.

Il 1968 MkII espande i tempi di attacco a sei scelte: 2, 9, 15, 25, 30 e 50 ms. I tempi di rilascio sono disponibili in tre tempi fissi (100 ms, 500 ms e 1 secondo) e tre scelte dipendenti dal programma – da 200 ms a 2 sec, da 500 ms a 5 sec e da 1 a 10 secondi – tutti dipendenti dal programma e automatici.

Il 1968 MkII offre un accesso completo al sidechain per collegare un equalizzatore esterno per lo stressing vocale o il de-essing.

Su entrambi i canali c’è una modalità commutabile “BIG” e “BIGGER” che applica meno elaborazione alla bassa frequenza fondamentale, ma ancora disciplina le armoniche associate verso l’alto che, se indomite, possono risultare in un suono “boomy” o “boxy”.Il risultato – un basso solido con un sub-basso migliorato e una risposta in frequenza complessivamente più liscia e ampia. Questo permette all’operatore di usare più compressione su un mix complessivo con meno azione di pompaggio causata da uno strumento kick e/o basso.

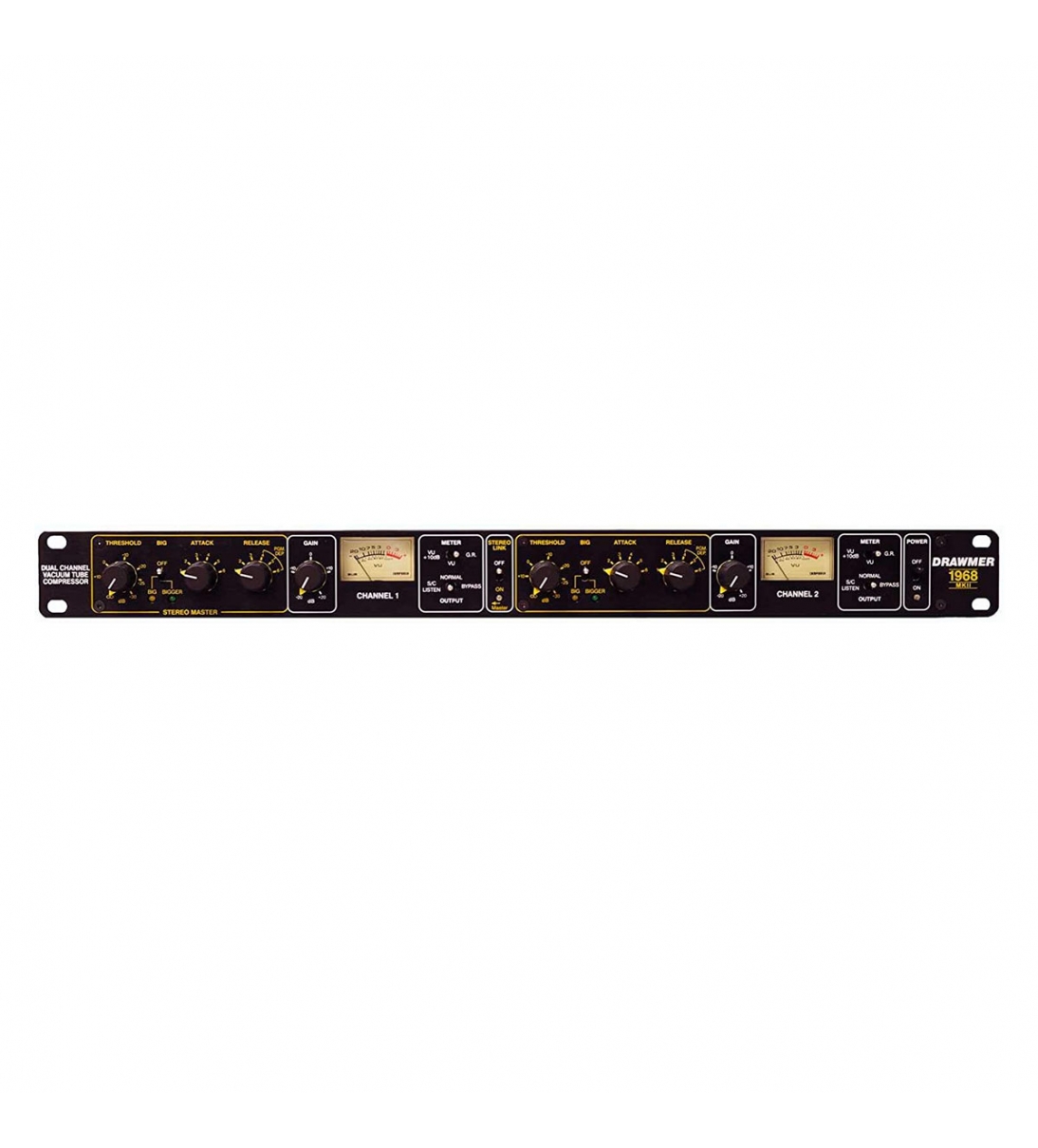

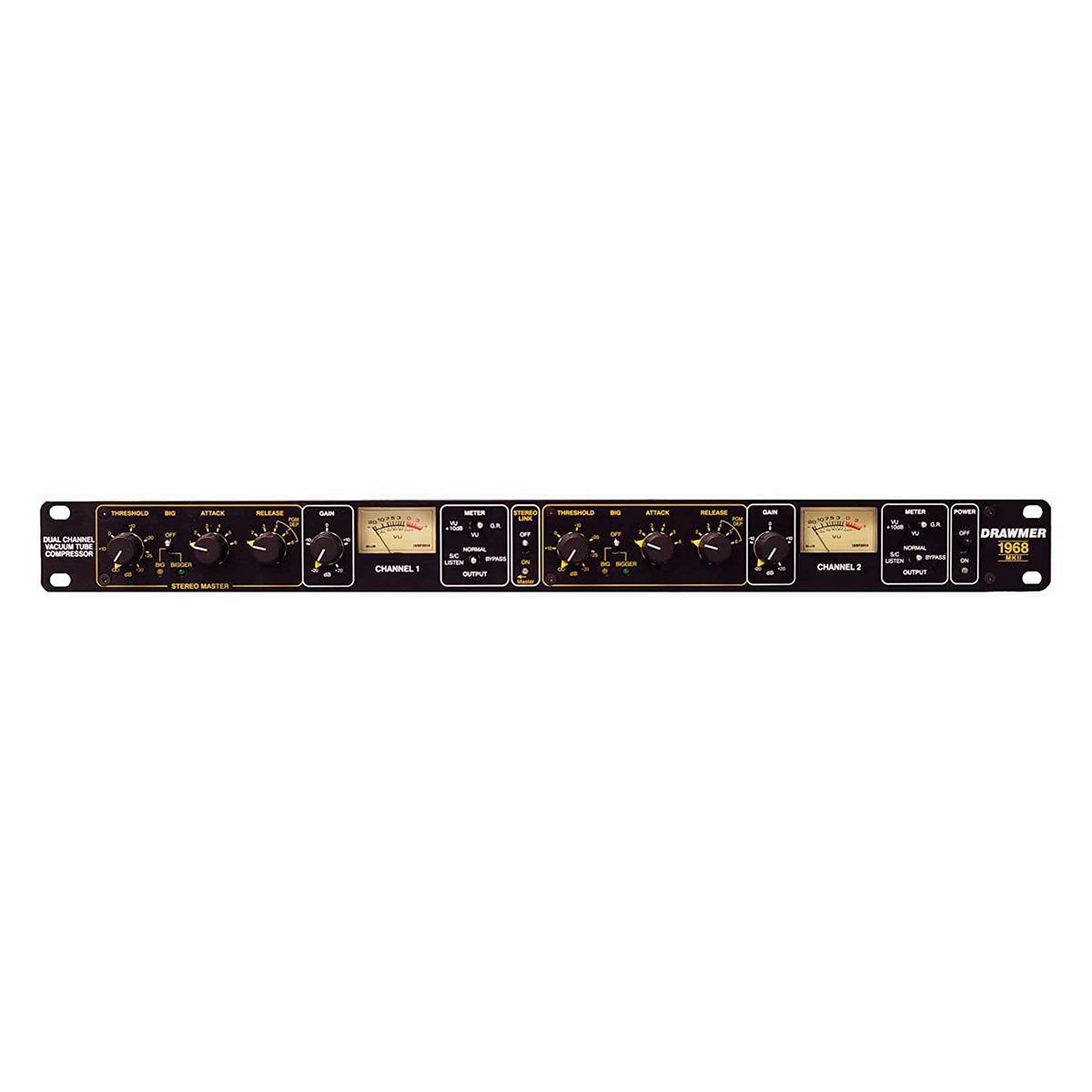

Le uscite dei canali 1 e 2 sono monitorate su due VU meter illuminati di giallo – con un bagliore di avviso rosso per indicare l’avvicinamento al clipping. Un interruttore a tre posizioni regola i meter per mostrare il normale livello di uscita, la riduzione del guadagno o la modalità VU +10dB, che ridimensiona il misuratore per gli utenti che lavorano a livelli di uscita “caldi”.

Un interruttore di uscita seleziona l’uscita normale del compressore, il bypass hard-wired e l’ascolto sidechain.

Caratteristiche:

• Compressore a 2 canali Tube/FET;
• 2 compressori soft-knee con soglia, attacco, rilascio e guadagno di uscita variabili;
• Controllo BIG e BIGGER commutabile su ogni canale;
• Funzionamento in dual mono o vero collegamento stereo;
• Side chain access e side chain listen facility;
• VU meter per la gain reduction e livelli d’uscita;
• La modalità commutabile +10dB su VU ridimensiona il meter per gli utenti che lavorano a livelli di uscita “hot”;
• VU rosso che si illumina per indicare l’approssimarsi del clipping;

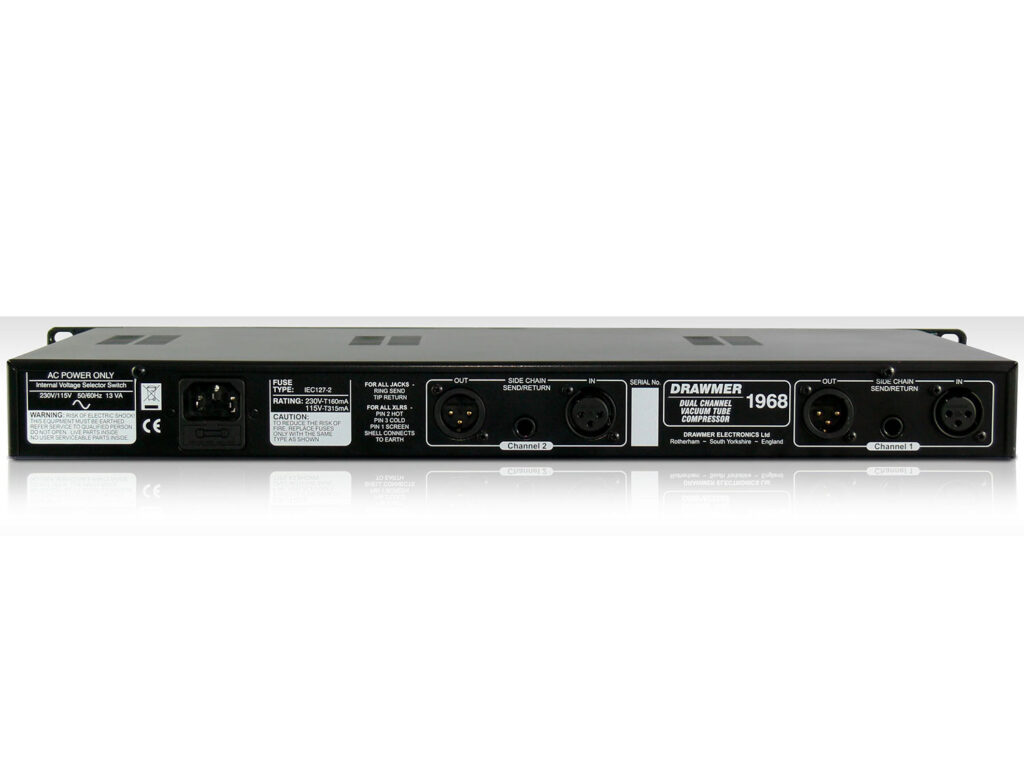

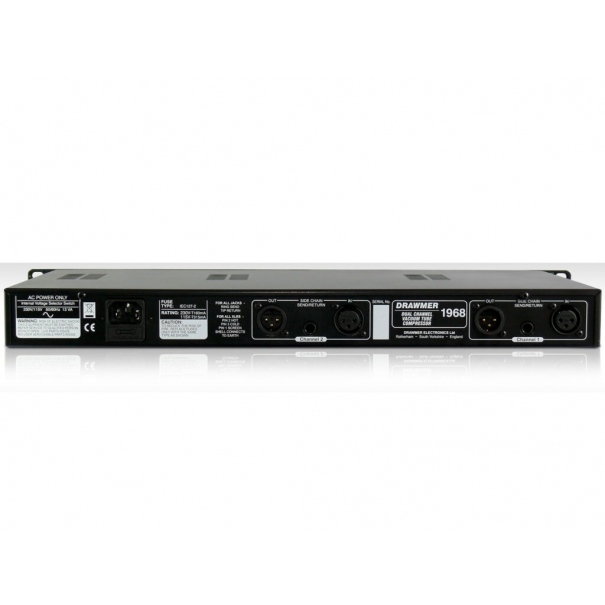

• entrate e uscite XLR +4dB bilanciate;

A causa della richiesta dei clienti abbiamo introdotto nuove caratteristiche nel 1968 MkII:

• Ampliato il BIG per includere il BIGGER – impostando i filtri a 75Hz e 150Hz;
• Aggiunti ponticelli interni che possono essere configurati per rimuovere la sezione soft clip;
• Aggiunti ponticelli interni per rendere l’uscita più “calda” di 6dB, se necessario;
• Sono stati fatti miglioramenti all’alimentatore per abbassare il rumore di fondo;

Specifiche:

• Impedenza d’ingresso: 20k Ohms
• Livello massimo d’ingresso: +20dBu
• Impedenza d’uscita: 50 Ohms
• Livello massimo d’uscita: +21dBu
• Larghezza di banda: da <17Hz a 28kHz -1dB;
• Rumore a guadagno unitario: 22Hz – 22kHz (RMS): -85dB
• Crosstalk: meglio di 70dB @ 10kHz – meglio di 100dB @ 1kHz;
• Distorsione (THD & rumore): Ingresso di linea con BYPASS selezionato: <0.01% – Ingresso di linea con NORMAL selezionato: <0.35%;
• Requisiti di alimentazione: 230Volt o 115V a 50-60hZ, 13VA;
• Rating del fusibile: 160mA per 230Volt, 315mA per 115Volt – Conforme a IEC 127-2;
• Tipo di fusibile: 20mm x 5mm, Classe 3 Slo-Blo, 250Volt di lavoro;
• Dimensione del case: 482mm (W) x 44mm (H) x 225mm (D);
• Peso: 4Kgs;

È responsabilità dell’installatore assicurarsi che la potenza nominale continua degli altoparlanti non venga superata, poiché Drawmer Electronics Ltd non accetta alcuna responsabilità per danni agli altoparlanti causati da impostazioni errate.
